整机特点:
|
◆ CNC操控系统,故障显示,生产管控、可遠程维护。
◆ 自动侦测定位系统、快速挂板驱动系统、换单快捷。
◆ 加宽型吸尘箱、除静電装置、中央集尘,抗压防护、除尘收集完善。
◆ 吸附轮箱传输、传动采用合金钢精密研磨齿轮,保障精度寿命。
◆ 双座“成型、开槽”,精准导向定规排轮系统,防爆線,折叠、成型效果佳。
◆ “上落式”高速叠纸循环收集系统,防护印面擦花、生产效能高。
◆ “電气元件、传动轴承等采用國际品牌,通过欧州CE认证。
|
電脑总控台:
![]() |
◆ 基于Windows 系统的 CNC操控系统,功能强大:
◆ 连接网络,实现遠程维护
◆ 无限量存储订单
◆ 故障监控提示
◆ 智能化定单存储记忆
◆ 生产及订单管理系统
◆ 可扩展连接ERP
|

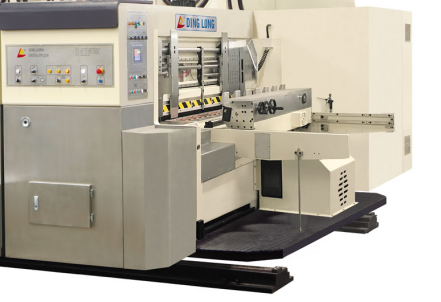

送纸单元:
![]()
|
◆ 主控電脑及单元人机界面调控系统。
◆ 前缘送纸系统、变频调控风量,送纸准、稳。
◆ 侧、前挡板直線导轨横移系统,调控稳定、精准。
◆ 定规齐纸侧拍系统、送纸顺畅,托纸架位移電动调整。
◆ 加宽型除尘系统、除静電装置、抗压防护,除尘完善。
|

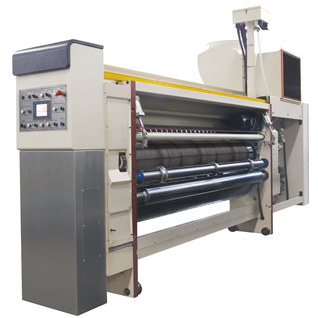

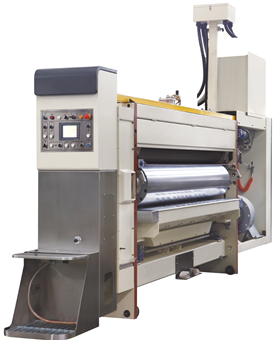

印刷单元:
![]()
|
◆ 主控電脑及单元人机界面调控。
◆ “上印式”-吸附轮箱输送,调控风量、风段,传送稳、准。
◆ 陶瓷轮面传输轮,集中注油润滑装置,保障精度寿命。
◆ 两侧卷轴锁版,快速挂版驱动,自动侦测复位。
◆ 设控式节墨循环供墨系统---供墨防护、缺墨报警、节墨设定、快速清洗。
◆ 选配:节控型刮刀拭墨系统。
|

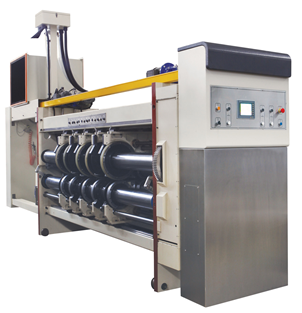

成型单元:
|
◆ 主控電脑及单元人机界面调控。
◆ 精密線性导轨与十字轴联动位移系统,稳定、精准。
◆ 精密滚珠丝杆位移、高钢性导向座,保障精度寿命。
◆ 大预压轮、导压轮、大压線轮,防护压痕开裂、成型更佳。
◆ 各轮间隙自动调整,中線大位移机构,生产适配性强。
|

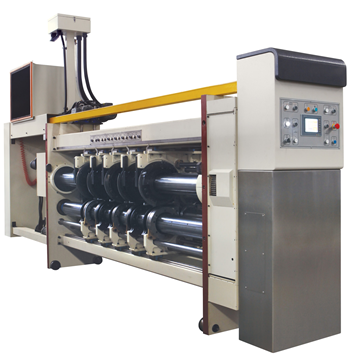

开槽单元:
|
◆ 主控電脑及单元人机界面调控
◆ 精密線性导轨与十字轴联动位移系统,稳定、精准。
◆ 精密滚珠丝杆位移系统、高钢性导向座,保障精度寿命。
◆ 开槽箱高调整采用内齿机构,独立驱动箱调控。
◆ 定型轮、开槽刀盘,间隙自动调整,中刀大位移机构。
|
模切单元:
![]() |
◆ 主控電脑及单元人机界面调控。
◆ 气动齿合式间隙固锁装置,模切压力電动及设定调整。
◆ 导送轮快速横移机构,间隙電动及设定调整。
◆ 胶垫辊自动横移机构,进口快换式胶垫、胶垫研磨修正机构。
◆ 精密“设控式”速差补偿系统,确保模切精度,补偿范围广。 |

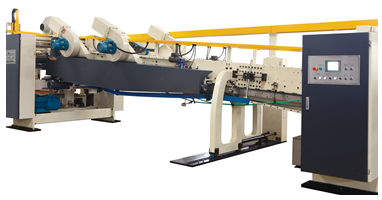

传递单元:
|
◆ CNC联动操控,调单方便、快捷。
◆ 弹性导压轮装置,上下皮带夹持传送。
◆ 多重除屑装置:风刀、毛刷、電动滚刷,除屑效果佳。
◆ 恒温可调式上胶系统,胶水温度恒定,保障粘合最佳特性。
◆ 网穴式大糊轮系统,上胶稳定,节控胶量,位置電动调控。
|

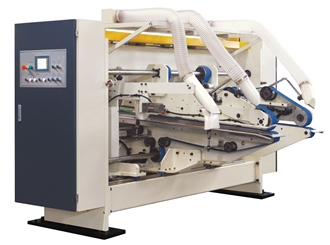

折叠单元:
![]()
|
◆ 加長型高强度折箱桥臂,保证折箱精度及高速稳定性。
◆ 采用線性导轨同步横移系统,中间高强性桥座支撑、位移平稳、精准。
◆ 弹性导规压轮系统、可调控间隙,防护夹输抗压损耗,有效解决传输卡纸问题。
◆ 折叠定型导规排轮系统、航标杆辅助,上下皮带夹持导送,折叠成型效果佳。
◆ 后段吸附式皮带传输,两侧独立马达驱动纠偏装置,有效修正。 |

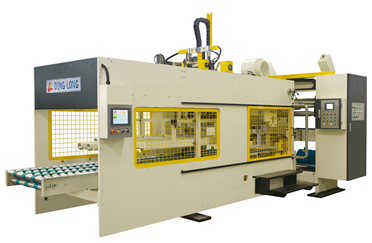

计数输出单元:
![]() |
◆ “上落式”收集系统,有效防护印面擦花,生产适配性高。
◆ 高频齐箱矫正、风机辅助落纸、气动平推、循环传输。
◆ 多伺服驱控高速计数堆叠循环收集系统、高产效保障。
◆ 输送台皮带输出、压纸滚道辅助,出纸间隙電动调控。
◆ 计数输出单元横向移动電动调整。
|

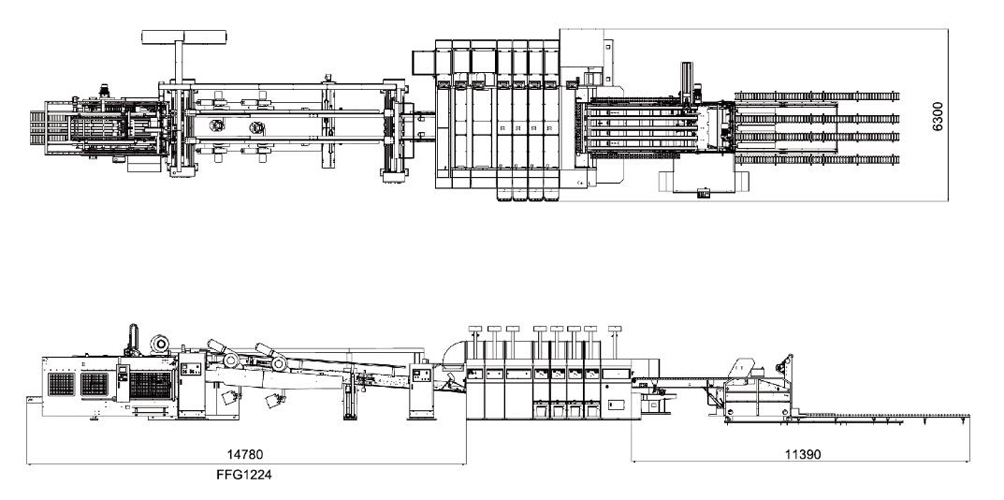

FFG-1224图示:
